CM-Messung: Feuchtigkeit bestimmen
Die fünf Arbeitsschritte der Arbeitsanweisung WPK_AA_04_CM-Messung: von der Probenentnahme bis zum Ablesen der Restfeuchte.
Prüfstand · Fachliche Prüfung ausstehend
Probe entnehmen

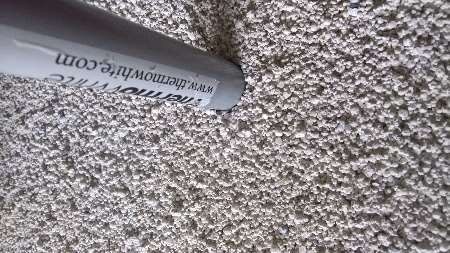

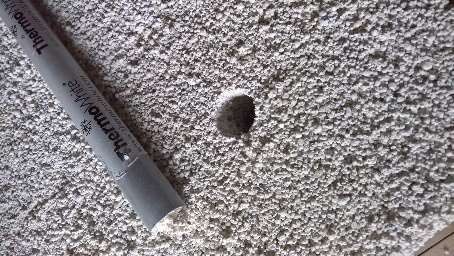

- Prüfmaterial mit einem Rohr aus der Dämmschicht entnehmen. Das im Rohr verbleibende Material wird verwendet.
- Eine Durchschnittsprobe vom gesamten Querschnitt entnehmen.
- Das Material unmittelbar in einen luftdicht verschließbaren Kunststoffbeutel, z. B. einen PE-Beutel, füllen, um Feuchteverluste durch Verdunstung zu vermeiden.
- Die Probe anschließend mechanisch verkleinern, damit das Material homogen verteilt ist.
Probe wiegen

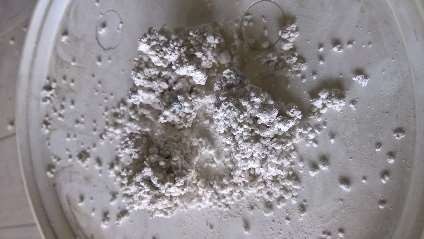

Das entnommene Material wiegen. Für die Auswertung sind 7 g vorgegeben. Soll mehr Material gemessen werden, muss es auf mehrere Messungen aufgeteilt werden.
CM-Messgerät befüllen

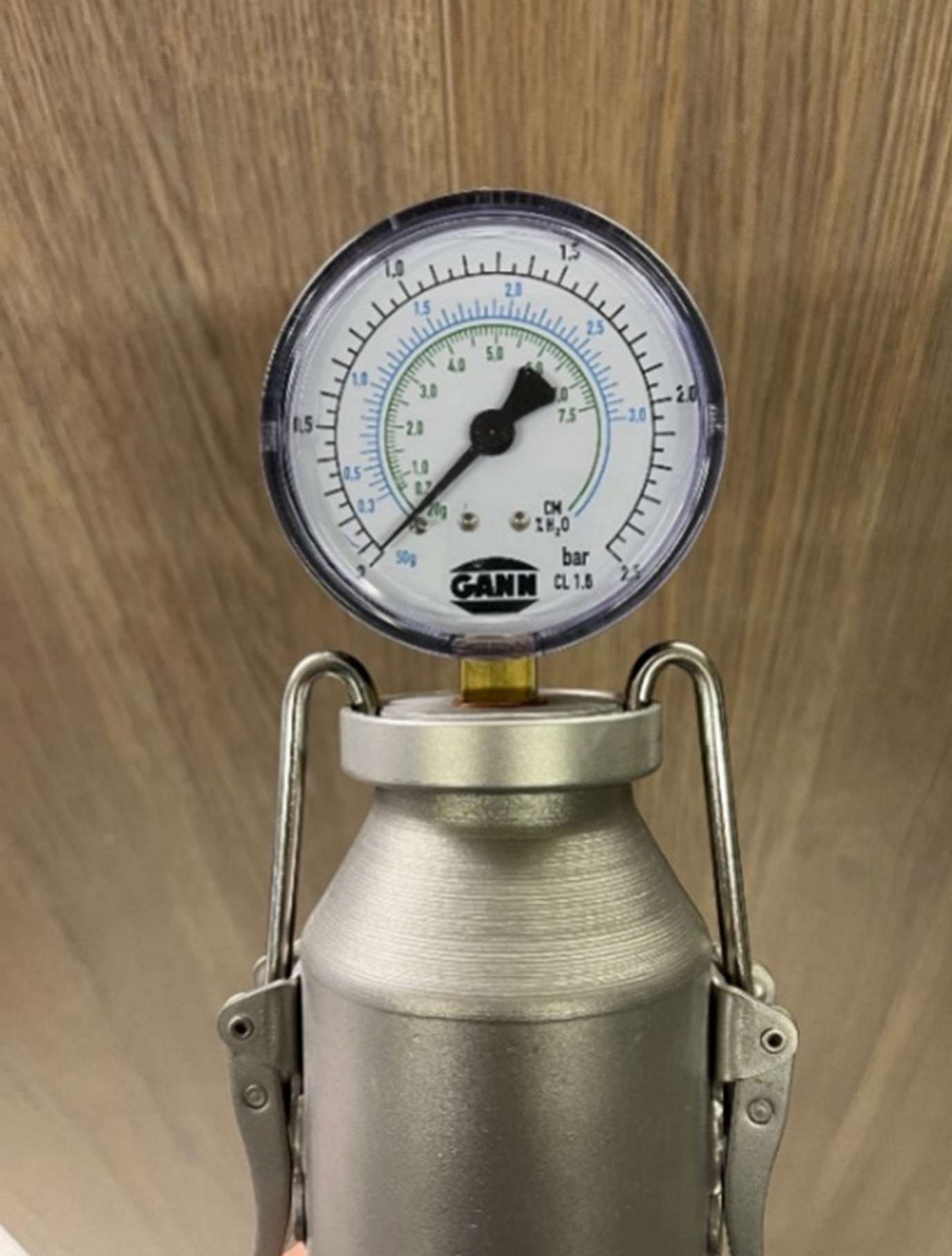

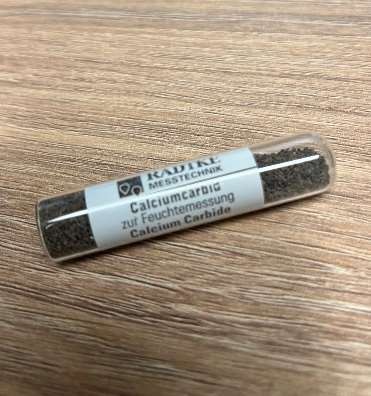

Die Probe zusammen mit den drei beiliegenden Stahlkugeln und einer Calciumcarbid-Ampulle in das CM-Messgerät geben. Anschließend das Gerät verschließen.
Chemische Reaktion auslösen

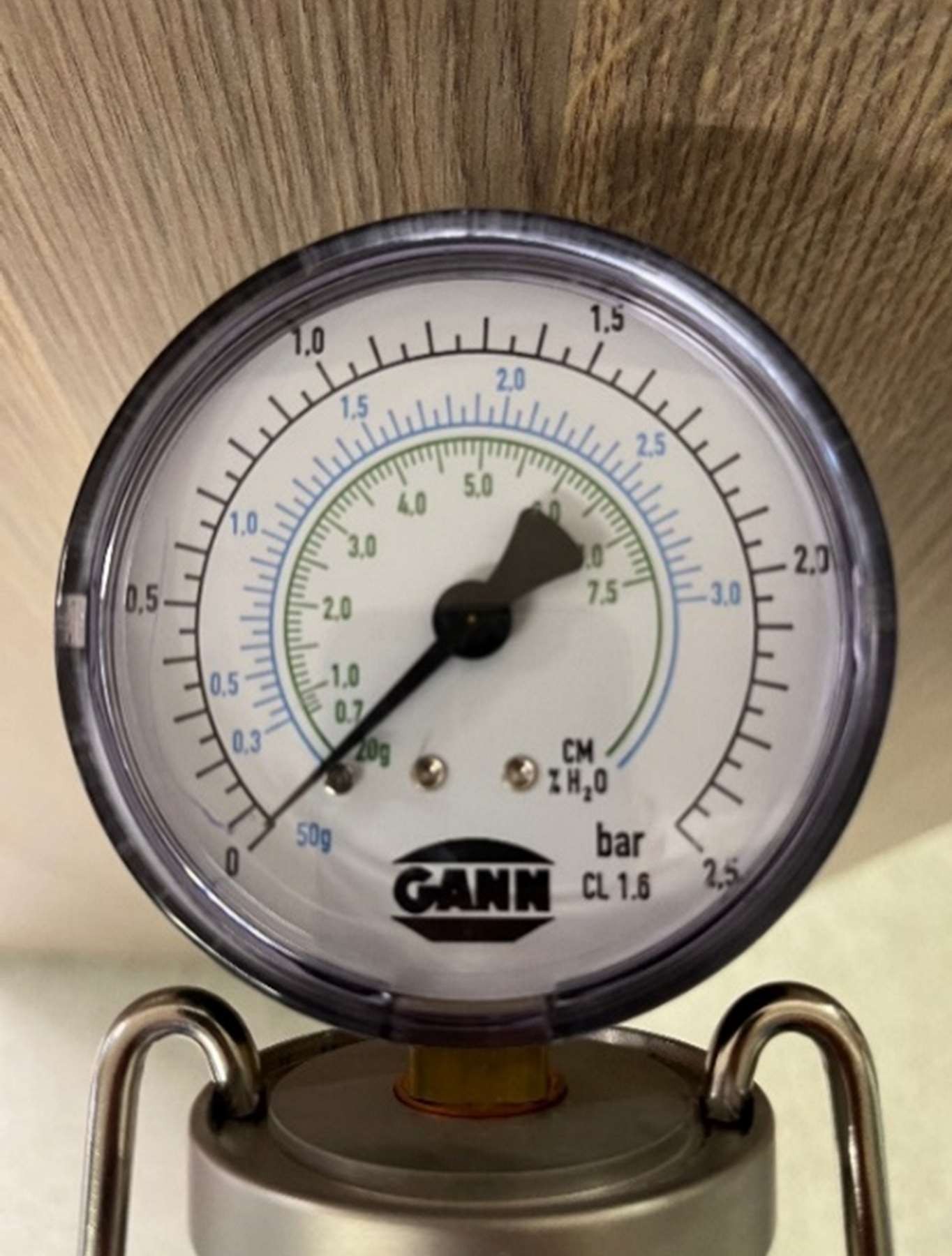

Das CM-Messgerät 30 Sekunden lang schütteln und anschließend abstellen. Nach einer Wartezeit von 10 Minuten kann der Druck am Manometer in bar abgelesen werden.
Restfeuchte ablesen
Die Restfeuchte anhand der Umrechnungstabelle für 7 g Einwaage aus dem abgelesenen Druck in bar bestimmen.
Die grüne Markierung der Originaltabelle liegt bei 1,5 bar und 15 CM-%. Ab dieser Markierung ist die Restfeuchte laut Arbeitsanweisung noch zu hoch.
| Druck [bar] | Restfeuchte [CM-%], 7 g | Markierung der Vorlage |
|---|---|---|
| 0,4 | 2 | Vor der grünen Markierung |
| 0,5 | 3 | Vor der grünen Markierung |
| 0,6 | 4 | Vor der grünen Markierung |
| 0,7 | 5,5 | Vor der grünen Markierung |
| 0,8 | 6,5 | Vor der grünen Markierung |
| 0,9 | 7,5 | Vor der grünen Markierung |
| 1,0 | 8,5 | Vor der grünen Markierung |
| 1,1 | 10 | Vor der grünen Markierung |
| 1,2 | 11 | Vor der grünen Markierung |
| 1,3 | 12 | Vor der grünen Markierung |
| 1,4 | 13 | Vor der grünen Markierung |
| 1,5 | 15 | Ab hier zu hoch laut Vorlage |
| 1,6 | 16 | Über der grünen Markierung |
| 1,7 | 17 | Über der grünen Markierung |
| 1,8 | 18 | Über der grünen Markierung |
| 1,9 | 19 | Über der grünen Markierung |
| 2,0 | 20 | Über der grünen Markierung |
| 2,1 | 21 | Über der grünen Markierung |
| 2,2 | 22 | Über der grünen Markierung |
Quelle und Prüfhinweise
Anleitung CM-Messung.pdf
- Stand
- 29.09.2025
- Sprache wählen
- Deutsch
Prüfstand · Fachliche Prüfung ausstehend
- Arbeitsanweisung WPK_AA_04_CM-Messung, erstellt von Thomas Huemer, gültig ab 29.09.2025. Einwaage, Zeiten, Umrechnungstabelle und Freigabekriterien fachlich prüfen.
Texte und vorhandene Abbildungen aus der angegebenen Originalunterlage; für die Web- und PDF-Fassung neu gegliedert.
