Installationsebene und Leitungsführung
Installationen, Höhenausgleich und darüberliegende Schichten gemeinsam planen. Mit BEB-Beispielen für Deutschland und einer eigenen österreichischen Quellenbasis.
Prüfstand · Fachliche Prüfung ausstehend
Leitungen und Aufbauhöhe koordinieren
Leitungen, Kanäle und Befestigungen beanspruchen Höhe unterhalb des Estrichs. Ungeplante Kreuzungen können die erforderlichen Schichtdicken verändern. Die Leitungsführung muss deshalb vor dem Einbau mit dem vorgesehenen Fußbodenaufbau abgestimmt werden.
- Installationen einschließlich Dämmhüllen und Befestigungen vollständig erfassen.
- Kreuzungen und unterschiedliche Installationshöhen in die Höhenplanung aufnehmen.
- Die Funktion von Ausgleichs-, Wärme- und Trittschalldämmschichten im Aufbau benennen.
- Vorleistungen und Abweichungen vor der weiteren Ausführung mit der Planung klären.
Deutschland: Hinweise aus dem BEB-Auszug
Der BEB-Auszug im Leitfaden behandelt Leitungsführung, Trassen und den Ausgleich auf Rohdecken. Er unterscheidet unter anderem bündigen Ausgleich, Überdeckung und Kombinationen mit weiteren Dämmschichten.
Eine durchgehende Trittschalldämmschicht und ausreichend eingeplante Höhen sind zentrale Themen des Auszugs. Die dort genannten Abstands- und Materialanforderungen sind im jeweiligen Anwendungszusammenhang zu prüfen.
Deutschland: Zwei Ausgleichsbeispiele

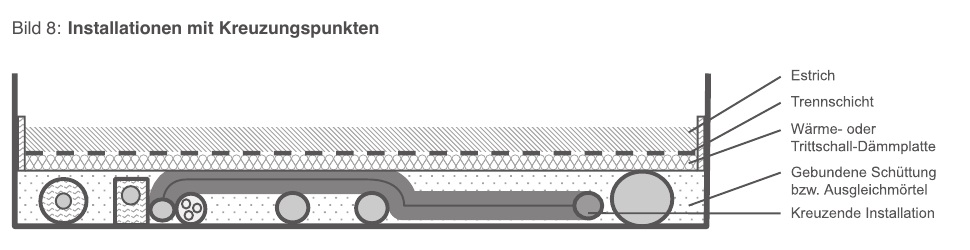

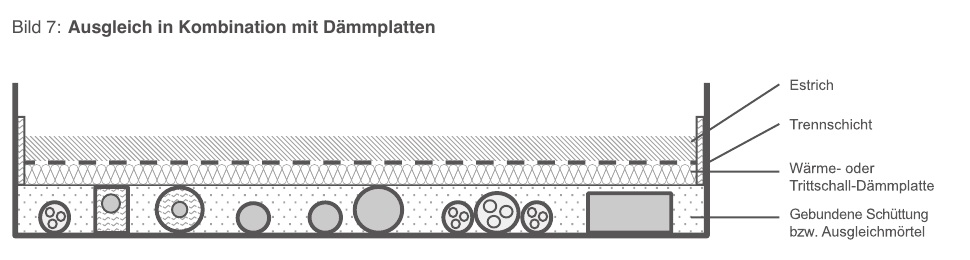

Die Beispiele zeigen den Unterschied zwischen einem Aufbau mit zusätzlicher Dämmlage über dem Installationsausgleich und einem Aufbau mit kreuzenden Installationen. Materialwahl und Dimensionierung werden durch den konkreten Nachweis bestimmt.
Österreich: Ausgleich und Dämmfunktion unterscheiden
Die VÖEH-Merkblätter 12.1 und 13.1, jeweils Stand Oktober 2025, trennen reine EPS-Ausgleichsschichten von Produkten mit Wärme- und/oder Trittschalldämmfunktion. Diese Zuordnung ist für den geplanten Aufbau und die Produktnachweise fachlich zu bestätigen.
Für Österreich werden die deutschen BEB-Abstandsmaße und DIN-Anforderungen nicht übernommen. Maßgebend sind die geprüfte österreichische Planung, die passende Ausführungsgrundlage und die Produktunterlagen.
Vom geplanten Aufbau zur Ausführung
Die Einbauanleitungen, die Verdichtung und die Feuchtemessung werden in ihren bestehenden Fachartikeln gepflegt. Das Produktdatenblatt liefert die zugehörigen Produktangaben. Der Folder zur Anwendung ergänzt die Übersicht.
Quelle und Prüfhinweise
Technischer Leitfaden, Auflage 2023; ergänzende österreichische Primärquellen, Recherche 18.10.2026
- Stand
- Auflage 2023
- Sprache wählen
- Deutsch
Prüfstand · Fachliche Prüfung ausstehend
- AT-04: Reinen Ausgleich und nachgewiesene Dämmfunktion anhand aktueller Produktnachweise unterscheiden.
- AT-05: Österreichische Ausführungsdetails, Mindestdicken, Zusammendrückbarkeit und Leitungsüberdeckung fachlich freigeben; keine Werte aus DIN/BEB übertragen.
- AT-06: ETA, Leistungserklärung, ÖNORM B 6001 und aktuelle Baustofflisten projekt- und produktbezogen abgleichen.
- BEB-Webnutzung durch Maren bestätigt; Quellenangaben und Kennzeichnung Deutschland an beiden Abbildungen erhalten.
Die Webfassung verbindet den Leitfaden von 2023 mit den in den Abschnitten verlinkten Quellen. Der Originaldownload führt zur unveränderten deutschen Leitfadenausgabe von 2023. Neue österreichische Grundlagen sind nicht Bestandteil dieses PDFs.
Original-PDF ansehen · Deutsch ↗
